 XJL-17系列金相顯微鏡【詳細說明】 |
| | |
XJL-17系列金相顯微鏡
XJL-17系列金相顯微鏡主要用于鑒別和分析金屬內部結構組織，為金屬物理學研究金相的重要工具。本儀器選配的攝影裝 置，可拍攝金相圖譜所需的整倍數照片，適用于廠礦企業、高等院校及科研等部門。
XJL-17系列金相顯微鏡特點：
▲ 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。
▲ 6V20W鹵素燈，亮度可調。▲ 選配轉軸式三目鏡時,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
XJL-17系列金相顯微鏡技術參數：
型號 | XJL-17AT | XJL-17BT | 目鏡 | 大視野 Wide field WF10X(Φ18mm) | 物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 10X/0.25 | 消色差物鏡(無蓋玻片) 10X/0.25 | 長距平場消色差物鏡(無蓋玻片) PL L20X/0.40 | 消色差物鏡(無蓋玻片) 20X/0.40 | 長距平場消色差物鏡(無蓋玻片) PL L40X/0.60 | 半消色差物鏡(無蓋玻片) SP 40X/0.65 | 長距平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) | 消色差物鏡(無蓋玻片) 100X/1.25 (彈簧,油) | 目鏡筒 | 三目鏡,傾斜30˚ | 濾色片 | 磨砂玻璃 | 藍濾色片 | 綠濾色片 | 黃濾色片 | 調焦機構 | 粗微動同軸調焦, 微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置 | 轉換器 | 四孔(滾珠內定位) | 載物臺 | 雙層機械移動式(尺寸:180mmX150mm,移動范圍:15mmX15mm) | 照明系統 | 6V 20W 鹵素燈,亮度可調 |
XJL-17系列金相顯微鏡選配件： 名稱 | 類別/技術參數 | 編號 | 目鏡 | 大視野 WF16X(Φ11mm) | 1051016 | 分劃 10X(Φ18mm) 格值0.1mm/格 | 1021010 | 物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 | 1051016 | 長距平場消色差物鏡(無蓋玻片)PL L 60X/0.75(彈簧) | 2250160 | 長距平場消色差物鏡(無蓋玻片)PL L 100X/0.85 (彈簧) | 2250111 | 消色差物鏡(無蓋玻片) 60X/0.85 | 2220160 | 目鏡筒 | 雙目鏡,傾斜30˚ | 011008 | 轉換器 | 五孔(滾珠內定位) | 032001 | 簡易偏光裝置 | 起偏鏡組 | 111002 | 檢偏鏡組 | 111102 | CCD接頭 | 0.4X | 812001 | 0.5X | 812004 | 1X | 812002 | 0.5X帶分劃尺,格值0.1mm/格 | 812003 | 攝像儀 | DV-1帶USB和Video輸出 | 800001 | DV-2帶USB輸出 | 800003 | DV-3帶Video輸出 | 800005 | 攝影裝置 | 2.5X/4X變倍攝影裝置帶10X取景目鏡 | 840001 | 4X對焦攝影裝置 | 840002 | MD卡環 | 840003 | PK卡環 | 840004 | 數碼相機接頭 | CANON(A610,A620,A630,A640) | 821001 |

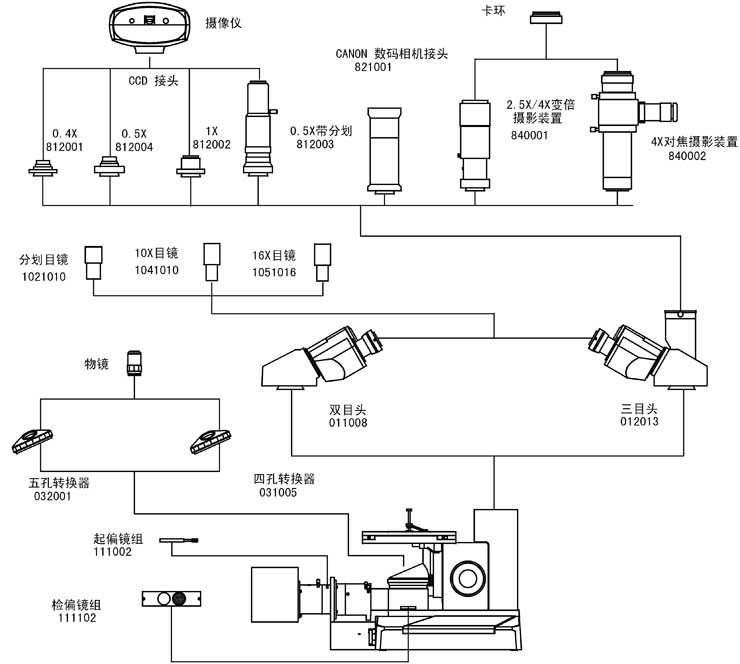

XJL-17系列金相顯微鏡系統圖解：

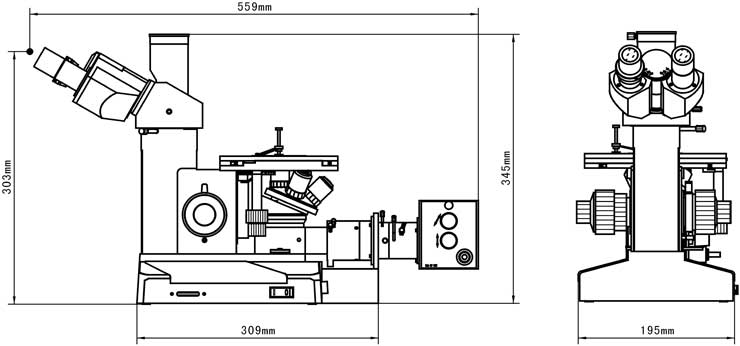

XJL-17系列金相顯微鏡外形尺寸：
XJL-17系列金相顯微鏡注意事項：
|
