XJL-101系列正置金相顯微鏡
XJL-101系列正置金相顯微鏡適用于對不透明物體的進行顯微觀察。配置大移動范圍的機械式載物臺、落射照明器、內置 偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，是金屬學、礦物學、精密工程學、電子學等研究的理想 儀器。適用于學校、科研、工廠等部門使用。
XJL-101系列正置金相顯微鏡特點：
▲ 配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
▲ 配置大移動范圍的載物臺，能快速和慢速移動。
▲ 粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:0.7μm。
▲ 6V20W鹵素?zé)�，亮度可調。▲ 三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
XJL-101系列正置金相顯微鏡技術參數：
型號 | XJL-101 | XJL-101A | 目鏡 | 大視野 WF10X(Φ18mm) | 物鏡 | 長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 | 長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 | 長距平場消色差物鏡(無蓋玻片)PL L20X/0.40 | 長距平場消色差物鏡(無蓋玻片)PL L40X/0.60 | 長距平場消色差物鏡(無蓋玻片)PL L80X/0.80 | 目鏡筒 | 三目鏡,傾斜30˚,(內置檢偏振片,可進行切換) | 落射照明系統 | 6V 20W鹵素?zé)?亮度可調 | 落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃 | 調焦機構 | 載物臺升降,粗微動同軸調焦, 微動格值0.7μm, 粗動松緊可調,帶鎖緊和限位裝置 | 轉換器 | 五孔 (外向式滾珠內定位) Quintuple(Frontward ball bearing inner locating) | 載物臺 | 三層機械移動式尺寸: 250mmX230mm,移動范圍: 154mmX154mm | 三層機械移動式尺寸: 280mmX270mm,移動范圍: 204mmX204mm |
XJL-101系列正置金相顯微鏡選配件： 名稱 | 類別/技術參數 | 編號 | 目鏡 | 大視野 WF16X(Φ11mm) | 1051016 | 分劃 10X(Φ18mm) 格值0.1mm/格 | 1021010 | 物鏡 | 長距平場消色差物鏡(無蓋玻片) PL L 50X/0.70 | 2250150 | 長距平場消色差物鏡(無蓋玻片) PL L 60X/0.75 (彈簧) | 2250160 | 長距平場消色差物鏡(無蓋玻片) PL L 100X/0.85 (彈簧) | 2250111 | 平場消色差物鏡(無蓋玻片) PL 100X/1.25 (彈簧,油) | 2240111 | CCD接頭 | 0.4X | 810001 | 0.5X | 810004 | 1X | 810002 | 0.5X帶分劃尺,格值0.1mm/格 | 810003 | 攝像儀 | DV-1帶USB和Video輸出 | 800001 | DV-2帶USB輸出 | 800003 | DV-3帶Video輸出 | 800005 | 攝影裝置 | 2.5X/4X變倍攝影裝置帶10X取景目鏡 | 840001 | 4X對焦攝影裝置 | 840002 | MD卡環 | 840003 | PK卡環 | 840004 | 數碼相機接頭 | CANON(A610,A620,A630,A640) | 820001 |

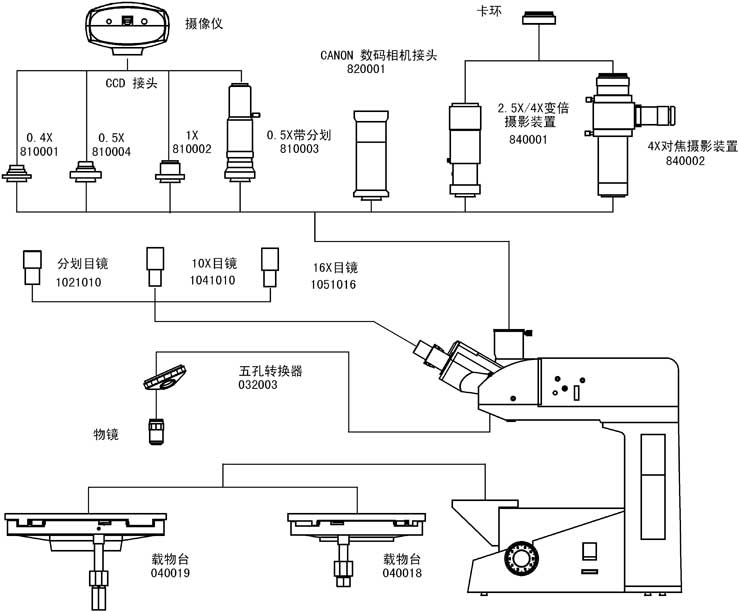

XJL-101系列正置金相顯微鏡系統圖解：

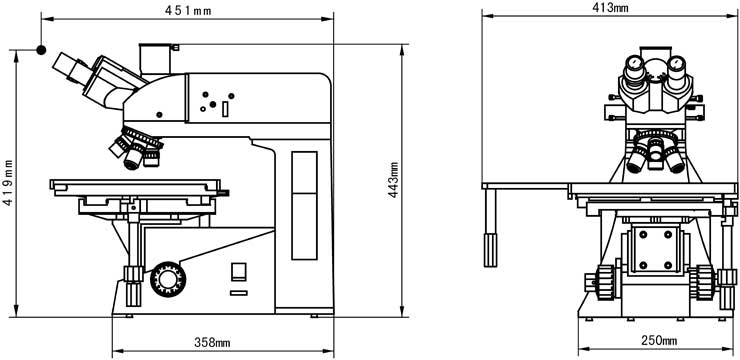

XJL-101系列正置金相顯微鏡外形尺寸：
XJL-101系列正置金相顯微鏡注意事項：
|
