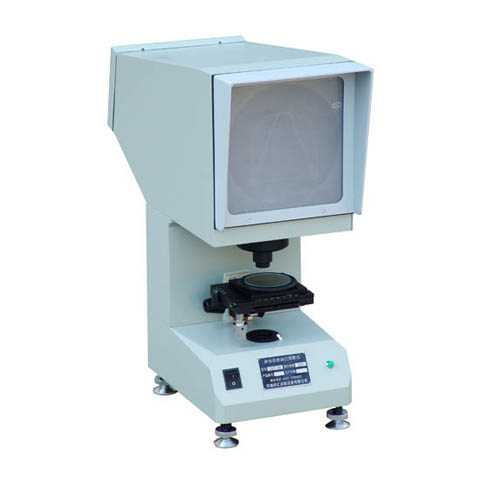

CST-50沖擊試樣缺口投影儀
CST—50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229—94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
CST-50沖擊試樣缺口投影儀特點：
該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。CST-50沖擊試樣缺口投影儀技術參數： 1、投影屏直徑：180mm
2、工作臺尺寸：
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm
3、工作臺行程：
縱向：±10mm
橫向：±10mm
升降：±12mm
4、工作臺轉動范圍: 0～360°
5、儀器放大倍率：50X
物鏡放大倍率： 2.5X
投影物鏡放大倍率：20x
6、光源（鹵鎢燈）：12V 100W
7、電源： 220V 50Hz
8、外形尺寸：515×224×603mm
9、重量： 18kg
CST-50沖擊試樣缺口投影儀選配件： CST-50沖擊試樣缺口投影儀品種規格及最大試驗力：
CST-50沖擊試樣缺口投影儀使用環境及工作條件：
a) 工作室內溫度在10 ～ 35℃范圍內； b) 相對濕度在30～80%范圍內； c) 在穩固的基礎上正確安置，水平度為2/1000； d) 在無震動、無腐蝕性氣體及無明顯電磁干擾環境中。 e) 額定電壓~220V、容量1千瓦、電源電壓的波動不超過額定電壓的 ±10%，接地良好。有條件時，最好接上漏電保護器。 CST-50沖擊試樣缺口投影儀注意事項： |
